Sala de calderas
El cuarto de calderas es un edificio o parte de un edificio en el que están instaladas una o varias calderas de vapor. Los sistemas auxiliares necesarios para el funcionamiento de la caldera de vapor también suelen estar instalados en la misma sala.
Se trata de sistemas específicos para:
- Tratamiento del agua
- Evacuación del agua
- Tratamiento, distribución y almacenamiento de vapor y condensado
- Control de la calidad del agua
- Tecnología de automatización y control
- Recuperación de calor
En esta zona se aplican normas especiales.

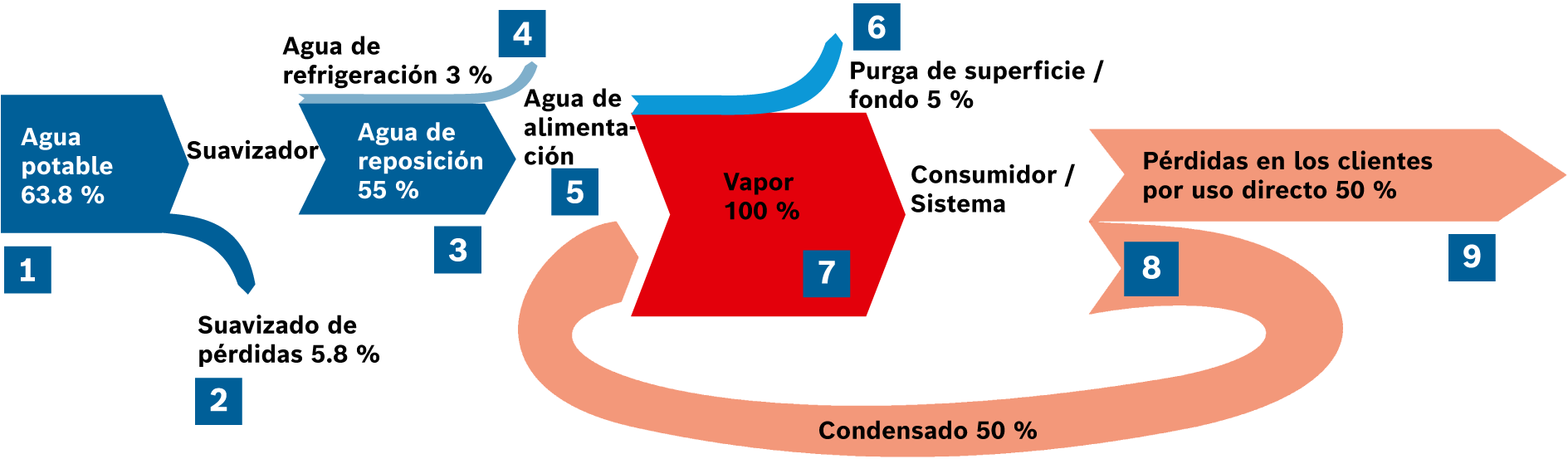

El siguiente diagrama muestra un ejemplo del balance de masas agua-vapor. Los caudales másicos deben establecerse para cada sala de calderas individualmente en función de los componentes del sistema y las condiciones de funcionamiento, y son esenciales para cualquier planificación.
Balance de masas en el sistema de vapor (los valores mostrados son ejemplos)
|
|
Agua dulce para el ablandamiento |
|
Pérdidas debidas a la purga de fondo/superficie |
|
|
|
Pérdidas durante el ablandamiento debidas a la regeneración |
|
Vapor a los consumidores |
|
|
|
Agua de reposición para desgasificación |
|
Condensado |
|
|
|
Agua de refrigeración para el depósito de purga de fondo |
|
Pérdidas en los consumidores (por ejemplo, debido al uso directo) |
|
|
|
Agua de alimentación de la caldera de vapor |
Ejemplo de cuarto de calderas
|
|
Agua dulce para el ablandamiento |
|
Pérdidas debidas a la purga de fondo/superficie |
|
|
|
Pérdidas durante el ablandamiento debidas a la regeneración |
|
Vapor a los consumidores |
|
|
|
Agua de reposición para desgasificación |
|
Condensado |
|
|
|
Agua de alimentación de la caldera de vapor |
|
Pérdidas en los consumidores (por ejemplo, debido al uso directo) |
|
|
|
Agua de refrigeración del depósito de purga de fondo |
